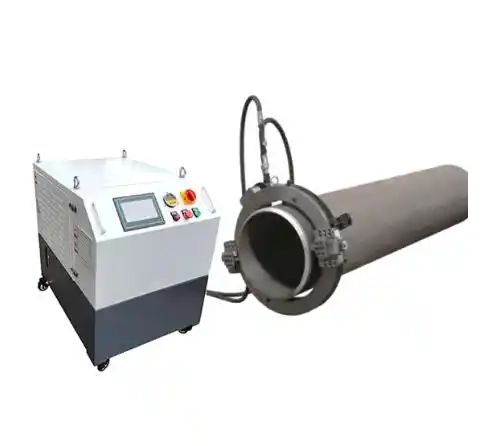

TOP-168 தானியங்கி குளிர் குழாய் வெட்டும் மற்றும் விளிம்பு சீவும் இயந்திரம்
சுருக்கமான விளக்கம்:
குறைந்த எடை மற்றும் குறைந்த ஆர இடவசதியுடன் கூடிய, உயர்தர மாடல்களான, வெளிப்புறத்தில் பொருத்தப்படும் காற்றழுத்தக் குழாய் குளிர் வெட்டுதல் மற்றும் விளிம்பு சீரமைத்தல் இயந்திரம். இதை இரண்டு பாதிகளாகப் பிரிக்க முடியும் மற்றும் இயக்குவதற்கு எளிதானது. இந்த இயந்திரம் ஒரே நேரத்தில் வெட்டுதல் மற்றும் விளிம்பு சீரமைத்தல் ஆகிய இரண்டையும் செய்யும்.
தயாரிப்பு விளக்கம்

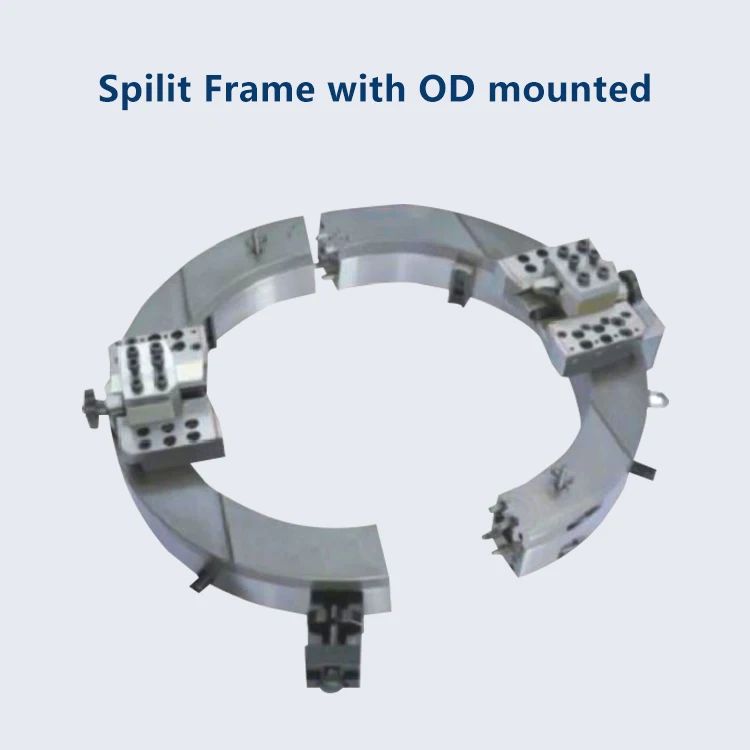

இந்தத் தொடர் இயந்திரம் அனைத்து வகையான குழாய் வெட்டுதல், விளிம்பு சீரமைத்தல் மற்றும் முனைத் தயாரிப்புப் பணிகளுக்கு மிகவும் ஏற்றது. இதன் பிளவுபட்ட சட்டக வடிவமைப்பு, இயந்திரத்தை சட்டகத்திலேயே பாதியாகப் பிரித்து, நேர்க்கோட்டுக் குழாய் அல்லது இணைப்புகளின் வெளிவிட்டத்தைச் சுற்றிப் பொருத்தி, வலுவான மற்றும் நிலையான இறுக்கத்தை ஏற்படுத்த அனுமதிக்கிறது. இந்த உபகரணம், துல்லியமான நேர்க்கோட்டு வெட்டு அல்லது ஒரே நேரத்தில் வெட்டு/விளிம்பு சீரமைத்தல், ஒற்றைப் புள்ளி, எதிர்-துளை மற்றும் விளிம்பு முகப்புச் செயல்பாடுகள், அத்துடன் திறந்த முனைக் குழாய்களில் பற்றவைப்பு முனைத் தயாரிப்புப் பணிகளையும் செய்கிறது.
முக்கிய அம்சங்கள்
1. குளிர் வெட்டுதல் மற்றும் விளிம்பு சீரமைத்தல் பாதுகாப்பை மேம்படுத்துகிறது.
2. ஒரே நேரத்தில் வெட்டுதல் மற்றும் விளிம்பு சீரமைத்தல்
3. பிரிக்கப்பட்ட சட்டகம், குழாய் மீது எளிதாகப் பொருத்தலாம்.
4. வேகமான, துல்லியமான, தளத்திலேயே செய்யப்படும் விளிம்புச் சீரமைப்பு
5. குறைந்தபட்ச அச்சு மற்றும் ஆர இடைவெளி
6. குறைந்த எடை மற்றும் கச்சிதமான வடிவமைப்பு, எளிதான நிறுவல் மற்றும் செயல்பாடு
7. மின்சார அல்லது காற்றழுத்த அல்லது நீரியல் மூலம் இயக்கப்படும்
8. 3/8 அங்குலம் முதல் 96 அங்குலம் வரையிலான தடிமனான சுவர் குழாய்களை இயந்திரத்தில் செதுக்குதல்
தயாரிப்பு விவரங்கள்
 |  |
 |  |
 |  |
இயந்திர வடிவமைப்பு மற்றும் பவர் டிரைவ் விருப்பம்
| மின்சார (TOE) மோட்டார் திறன்: 1800/2000W, செயல்படும் மின்னழுத்தம்: 200-240V, செயல்படும் அதிர்வெண்: 50-60Hz, செயல்படும் மின்னோட்டம்: 8-10A ஒரு மரப் பெட்டியில் 1 செட் டோ மெஷின் |  |
| நியூமேட்டிக் (மேல்) இயக்க அழுத்தம்: 0.8-1.0 Mpa இயக்கக் காற்று நுகர்வு: 1000-2000L/நிமிடம் ஒரு மரப்பெட்டியில் TOP இயந்திரத்தின் 1 தொகுப்பு |  |
| ஹைட்ராலிக் (TOH) நிலையத்தின் செயல்படும் திறன்: 5.5KW, 7.5KW, 11KW செயல்படும் மின்னழுத்தம்: 380V ஐந்து கம்பி செயல்படும் அதிர்வெண்: 50Hz மதிப்பிடப்பட்ட அழுத்தம்: 10 MPa மதிப்பிடப்பட்ட பாய்வு: 5-45L/min (படிநிலையற்ற வேகக் கட்டுப்பாடு) 50 மீட்டர் ரிமோட் கண்ட்ரோலுடன் (PLC கட்டுப்பாடு) 2 மரப் பெட்டிகளுடன் கூடிய 1 TOH இயந்திரத் தொகுப்பு |  |
தயாரிப்பு அளவுரு
| மாதிரி வகை | விவரக்குறிப்பு. | கொள்ளளவு வெளிப்புற விட்டம் | சுவர் தடிமன்/மிமீ | சுழற்சி வேகம் | |||||
| ஓடி எம்எம் | OD அங்குலம் | தரநிலை | கனரக | ||||||
| 1) கால்விரல் உந்துதல்மின்சாரத்தால் 2) டாப் டிரைவன் நியூமேடிக் மூலம்
3) TOH இயக்கப்பட்டது ஹைட்ராலிக் மூலம்
| 89 | 25-89 | 1”-3” | ≦30 | - | 42r/நிமிடம் | |||
| 168 | 50-168 | 2”-6” | ≦30 | - | 18r/நிமிடம் | ||||
| 230 | 80-230 | 3”-8” | ≦30 | - | 15r/நிமிடம் | ||||
| 275 | 125-275 | 5”-10” | ≦30 | - | 14r/நிமிடம் | ||||
| 305 | 150-305 | 6”-10” | ≦30 | ≦110 | 13r/நிமிடம் | ||||
| 325 | 168-325 | 6”-12” | ≦30 | ≦110 | 13r/நிமிடம் | ||||
| 377 | 219-377 | 8”-14” | ≦30 | ≦110 | 12r/நிமிடம் | ||||
| 426 | 273-426 | 10”-16” | ≦30 | ≦110 | 12r/நிமிடம் | ||||
| 457 | 300-457 | 12”-18” | ≦30 | ≦110 | 12r/நிமிடம் | ||||
| 508 | 355-508 | 14”-20” | ≦30 | ≦110 | 12r/நிமிடம் | ||||
| 560 | 400-560 | 18”-22” | ≦30 | ≦110 | 12r/நிமிடம் | ||||
| 610 | 457-610 | 18”-24” | ≦30 | ≦110 | 11r/நிமிடம் | ||||
| 630 | 480-630 | 10”-24” | ≦30 | ≦110 | 11r/நிமிடம் | ||||
| 660 | 508-660 | 20”-26” | ≦30 | ≦110 | 11r/நிமிடம் | ||||
| 715 | 560-715 | 22”-28” | ≦30 | ≦110 | 11r/நிமிடம் | ||||
| 762 | 600-762 | 24”-30” | ≦30 | ≦110 | 11r/நிமிடம் | ||||
| 830 | 660-813 | 26”-32” | ≦30 | ≦110 | 10r/நிமிடம் | ||||
| 914 | 762-914 | 30”-36” | ≦30 | ≦110 | 10r/நிமிடம் | ||||
| 1066 | 914-1066 | 36”-42” | ≦30 | ≦110 | 10r/நிமிடம் | ||||
| 1230 | 1066-1230 | 42”-48” | ≦30 | ≦110 | 10r/நிமிடம் | ||||
பட் வெல்டிங்கின் திட்ட வரைபடம் மற்றும் மாதிரி
 |  |
 சாய்வு வகையின் எடுத்துக்காட்டு வரைபடம் |  |
 |  |
| 1. ஒற்றைத் தலை அல்லது இரட்டைத் தலை விருப்பத்தேர்வு 2. கோரிக்கையின்படி பெவல் ஏஞ்சல் 3. கட்டரின் நீளத்தைச் சரிசெய்ய முடியும் 4. குழாய்ப் பொருளை அடிப்படையாகக் கொண்ட விருப்பத் தேர்வு | |
தளத்தில் வழக்குகள்
 |  |
 |  |
இயந்திரத் தொகுப்பு
 |   |
 | |
நிறுவனத்தின் சுயவிவரம்
ஷாங்காய் டாவோல் மெஷின் கோ., லிமிடெட் என்பது எஃகு கட்டுமானம், கப்பல் கட்டுதல், விண்வெளி, அழுத்தக் கலன்கள், பெட்ரோ கெமிக்கல், எண்ணெய் மற்றும் எரிவாயு மற்றும் அனைத்து வெல்டிங் தொழில்துறை உற்பத்தியிலும் பரவலாகப் பயன்படுத்தப்படும் பல்வேறு வகையான வெல்டிங் தயாரிப்பு இயந்திரங்களின் ஒரு முன்னணி தொழில்முறை உற்பத்தியாளர், சப்ளையர் மற்றும் ஏற்றுமதியாளர் ஆகும். ஆஸ்திரேலியா, ரஷ்யா, ஆசியா, நியூசிலாந்து, ஐரோப்பிய சந்தை உள்ளிட்ட 50-க்கும் மேற்பட்ட சந்தைகளுக்கு நாங்கள் எங்கள் தயாரிப்புகளை ஏற்றுமதி செய்கிறோம். வெல்டிங் தயாரிப்புக்காக உலோக விளிம்பு பெவலிங் மற்றும் மில்லிங் ஆகியவற்றின் செயல்திறனை மேம்படுத்துவதற்கு நாங்கள் பங்களிக்கிறோம். வாடிக்கையாளர் உதவிக்காக எங்களிடம் சொந்த உற்பத்தி குழு, மேம்பாட்டுக் குழு, ஷிப்பிங் குழு, விற்பனை மற்றும் விற்பனைக்குப் பிந்தைய சேவைக் குழு உள்ளது. 2004-ஆம் ஆண்டு முதல் இந்தத் துறையில் 18 ஆண்டுகளுக்கும் மேலான அனுபவத்துடன், எங்கள் இயந்திரங்கள் உள்நாட்டு மற்றும் வெளிநாட்டு சந்தைகளில் உயர் நற்பெயருடன் நன்கு ஏற்றுக்கொள்ளப்பட்டுள்ளன. எங்கள் பொறியாளர் குழு, ஆற்றல் சேமிப்பு, உயர் செயல்திறன் மற்றும் பாதுகாப்பு நோக்கத்தின் அடிப்படையில் இயந்திரங்களை தொடர்ந்து உருவாக்கி புதுப்பித்து வருகிறது. எங்கள் குறிக்கோள் "தரம், சேவை மற்றும் அர்ப்பணிப்பு". உயர்தரம் மற்றும் சிறந்த சேவையுடன் வாடிக்கையாளருக்கு சிறந்த தீர்வை வழங்குவதே எங்கள் நோக்கம்.
சான்றிதழ்கள்
அடிக்கடி கேட்கப்படும் கேள்விகள்
Q1: இயந்திரத்தின் மின்சாரம் என்ன?
அ: 220V/380V/415V 50Hz விருப்பத்திற்கேற்ப மின்சாரம் வழங்கப்படும். OEM சேவைக்காக, வாடிக்கையாளரின் தேவைக்கேற்ப மின்சாரம் / மோட்டார் / சின்னம் / நிறம் ஆகியவை கிடைக்கும்.
Q2: பல மாடல்கள் ஏன் வருகின்றன, அவற்றை எப்படித் தேர்ந்தெடுத்துப் புரிந்துகொள்வது?
வாடிக்கையாளரின் தேவைகளின் அடிப்படையில் எங்களிடம் பல்வேறு மாடல்கள் உள்ளன. முக்கியமாக, அவற்றின் சக்தி, கட்டர் ஹெட், பெவல் கோணம் அல்லது தேவைப்படும் சிறப்பு பெவல் இணைப்பு ஆகியவற்றில் வேறுபாடுகள் இருக்கும். தயவுசெய்து ஒரு விசாரணையை அனுப்பி, உங்கள் தேவைகளைப் (உலோகத் தகட்டின் விவரக்குறிப்பு: அகலம் * நீளம் * தடிமன், தேவைப்படும் பெவல் இணைப்பு மற்றும் கோணம்) பகிரவும். ஒரு பொதுவான முடிவின் அடிப்படையில் நாங்கள் உங்களுக்குச் சிறந்த தீர்வை வழங்குவோம்.
Q3: விநியோக நேரம் என்ன?
வழக்கமான இயந்திரங்கள் அல்லது உதிரி பாகங்கள் கையிருப்பில் உள்ளன, அவை 3-7 நாட்களில் தயாராகிவிடும். உங்களுக்குச் சிறப்புத் தேவைகள் அல்லது தனிப்பயனாக்கப்பட்ட சேவை இருந்தால், ஆர்டர் உறுதி செய்யப்பட்ட பிறகு பொதுவாக 10-20 நாட்கள் ஆகும்.
Q4: உத்தரவாதக் காலம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை என்ன?
அ: தேய்மான பாகங்கள் அல்லது நுகர்பொருட்களைத் தவிர, இயந்திரத்திற்கு நாங்கள் 1 வருட உத்தரவாதம் வழங்குகிறோம். விருப்பப்பட்டால், காணொளி வழிகாட்டி, இணையவழி சேவை அல்லது மூன்றாம் தரப்பு உள்ளூர் சேவையைப் பெறலாம். விரைவான விநியோகம் மற்றும் அனுப்புதலுக்காக, அனைத்து உதிரி பாகங்களும் சீனாவில் உள்ள ஷாங்காய் மற்றும் குன் ஷான் கிடங்குகளில் கையிருப்பில் உள்ளன.Q5: உங்கள் கட்டண முறை என்ன?
ப: ஆர்டரின் மதிப்பு மற்றும் தேவையைப் பொறுத்து, பல கட்டண முறைகளை நாங்கள் வரவேற்று முயற்சிப்போம். விரைவான விநியோகத்திற்கு 100% முழுப் பணம் செலுத்துமாறு பரிந்துரைக்கப்படும். அடுத்தடுத்த ஆர்டர்களுக்கு முன்பணம் மற்றும் மீதமுள்ள % தொகையைச் செலுத்தலாம்.
Q6: நீங்கள் அதை எப்படி கட்டுவீர்கள்?
கூரியர் எக்ஸ்பிரஸ் மூலம் பாதுகாப்பாக அனுப்புவதற்காக, சிறிய இயந்திரக் கருவிகள் கருவிப் பெட்டிகளிலும் அட்டைப் பெட்டிகளிலும் அடைக்கப்படுகின்றன. 20 கிலோவுக்கு மேல் எடை கொண்ட கனமான இயந்திரங்கள், விமானம் அல்லது கடல் வழியாகப் பாதுகாப்பாக அனுப்புவதற்காக மரப் பெட்டிகளில் அடுக்கப்படுகின்றன. இயந்திரங்களின் அளவு மற்றும் எடையைக் கருத்தில் கொண்டு, மொத்தமாகக் கடல் வழியாக அனுப்புமாறு பரிந்துரைக்கப்படும்.
Q7: நீங்கள் ஒரு உற்பத்தியாளரா மற்றும் உங்கள் தயாரிப்புகளின் வகை என்ன?
ஆம். நாங்கள் 2000 ஆம் ஆண்டு முதல் பெவலிங் இயந்திரங்களின் உற்பத்தியாளர். குன்ஷான் நகரில் உள்ள எங்கள் தொழிற்சாலைக்கு வருகை தர உங்களை வரவேற்கிறோம். வெல்டிங்கிற்குத் தயாராகும் வகையில், தகடுகள் மற்றும் குழாய்கள் இரண்டிற்குமான உலோக எஃகு பெவலிங் இயந்திரங்களில் நாங்கள் கவனம் செலுத்துகிறோம். தகடு பெவலர், விளிம்பு மில்லிங் இயந்திரம், குழாய் பெவலிங், குழாய் வெட்டும் பெவலிங் இயந்திரம், விளிம்பு வட்டமாக்குதல்/சாய்வாக்குதல், மற்றும் கசடு அகற்றுதல் ஆகியவை எங்களின் தயாரிப்புகளில் அடங்கும். இவை நிலையான மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகளுடன் வழங்கப்படுகின்றன.
